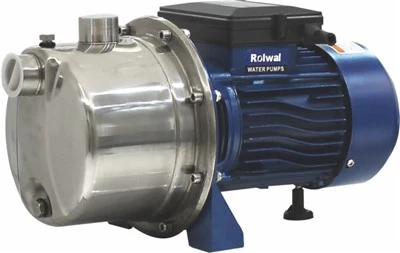

自吸式ジェットポンプ
ROLWAL：自吸式ジェットポンプの専門メーカー
当社は1990年に設立され、中国のポンプの故郷である大溪に位置しています。 当社は自主的に輸出入の権利を持っています。
多彩な製品
渦巻ポンプ、周辺ポンプ、自吸式ジェットポンプ、深井戸水中ポンプ、水中汚水ポンプ、MMA溶接機、MIG溶接機、TIG溶接機など、各種ウォーターポンプ、溶接機、モーターをお客様にご提供可能です。 。 ポータブルカーバッテリー充電器も提供できます。
専門的な生産設備
当社の工場には、生産ライン、加工センター、テストセンターなどのさまざまな種類の設備が備えられています。また、各製品の高品質を保証するためにあらゆる面を監視する専門の生産担当者も配置しています。
豊富な市場経験
当社は多くの国や地域の顧客と輸出貿易関係を確立しており、当社の製品は中東、東南アジア、ヨーロッパ、アフリカ、南米などに販売されています。 当社の製品は多くのお客様からご好評をいただいております。
複数の国際認証
当社が生産するウォーターポンプ、溶接機、モーターなどのさまざまな製品はISO9001およびCE認証を取得しています。 同時に、当社にはプロの設計および生産チームがあり、継続的に新製品を開発および革新しています。
自吸式ジェットポンプの簡単な紹介
自吸式遠心ポンプは、油圧の制限内で、標準の遠心ポンプが適用されるあらゆる用途に適用できます。 自吸式遠心ポンプは、水、燃料、排水、または「雑排水」から、下水、産業排水、下水汚泥までの用途を効果的に処理できます。 油圧の制限内にあり、意図された用途に適した機能を備えて製造されている場合、自吸式ポンプは最も安全で費用対効果の高いポンプ ソリューションを提供できます。 自吸ポンプは液体源の上 (通常は「地上レベル」) に取り付けられるため、設置に必要なインフラストラクチャが少なくなります。 また、地上に設置されているため、アクセスが容易で、メンテナンスや修理も非常に簡単です。 ウェットウェルには機械設備がないため、ウェットウェルの蓋を開ける必要がなく、（水中ポンプの場合のように）ホイストやクレーンも必要ないため、オペレーターにとってより安全な選択肢となります。
自吸ポンプは、ポンプ ケーシングと吸引ラインから空気またはガスを除去する設計機能と機構を組み合わせて動作し、ポンプが真空を作り出し、圧送される液体を引き込むことができます。 自吸ポンプの仕組みの基本的な概要は次のとおりです。
初期充填
自吸ポンプの初期始動時には、ポンプケーシングと羽根車の一部が液体で満たされています。 この液体は、呼び水タンク、外部ソース、またはポンプ自体内の再循環システムから供給されます。
空気の排出
ポンプが動作を開始すると、インペラが回転し、液体を外側に押し出す遠心力が発生します。 同時に、インペラの羽根内の液体が空気をポンプ ケーシングの吐出口または出口に向かって押し出します。 この空気は、ベントまたは空気放出バルブを通じて排出されます。
真空の生成
ポンプ ケーシングと吸引ラインから空気が除去されると、ポンプ内に真空が生じます。 この真空は、吸引ラインから流体を引き込むのに役立ちます。
液体入口
真空が発生するため、吸引ラインからの流体がポンプ ケーシング内に引き込まれます。 流体は、排出された空気によって生じた空隙を埋めます。
液体の排出
流体がポンプ ケーシングに引き込まれると、すでに存在する液体と混合し、インペラによってポンプの吐出口に向かって押し出されます。
逆止弁またはフラッパー弁
多くの自吸式ポンプには、ポンプサイクル中に汲み上げられた流体がソースに逆流するのを防ぐために、吸引ラインに逆止弁またはフラッパーバルブが組み込まれています。 これらのバルブはプライミング状態を維持し、空気がポンプ ケーシングに再導入されないようにするのに役立ちます。
連続運転
自吸ポンプが正常に呼び水され、流体が流れると、ポンプは効率的に動作し続けます。 ポンプは動作中に混入する可能性のある少量の空気やガスを排出し続け、ポンピングプロセスの効果を維持します。
自吸式ジェットポンプのメリット
自吸式ジェット ポンプは、住宅の水汲みのあらゆるニーズを満たす究極のソリューションです。 これらの強力なポンプには、優れた揚程と流量を実現する高性能モーターが装備されており、幅広い用途に最適です。 井戸、湖、川から水を汲み上げる必要がある場合でも、自吸式ジェット ポンプが役に立ちます。
自吸能力
自吸式ジェットポンプの最大の利点の 1 つは、自吸式の機能です。 これは、吸込管内に水がない場合でも水を汲み上げ始めることができることを意味します。 これは、水源の水位が低い状況でも水を汲み上げることができるため、住宅用途にとって重要な機能です。 枯渇した井戸や干ばつに対処している場合でも、これらのポンプは対処できます。
設置とメンテナンスが簡単
自吸式ジェット ポンプは、設置とメンテナンスが簡単になるように設計されています。 雨風から保護された屋根付きの場所に設置できるため、寿命を延ばすことができます。 これは、雨風による損傷を心配することなく、ガレージ、物置、またはその他の屋根付きの場所にポンプを設置できることを意味します。 これにより、メンテナンスや修理のためにポンプに簡単にアクセスできるようになります。
信頼性のある
自吸式ジェット ポンプは、高性能でメンテナンスが容易なだけでなく、非常に信頼性も高くなります。 長持ちするように作られており、壊れることなく頻繁な使用に耐えることができます。 これらのポンプは最も過酷な条件でも機能し続けることが信頼できます。 つまり、いつでも必要な水を確保できるという安心感が得られるのです。
多用途性
自吸式ジェットポンプも多用途です。 灌漑、圧力ブースト、さらにはプールの充填など、さまざまな用途に使用できます。 これは、1 つのポンプを複数の目的に使用できることを意味し、長期的にはコストを節約できます。
自吸式ポンプの用途
自吸式ポンプは多用途であり、効率的な流体移送、固形物の取り扱い、信頼性の高い動作が不可欠なさまざまな業界やシナリオで用途が見られます。 自吸式ポンプの一般的な用途には次のようなものがあります。
廃水および下水の処理
自吸式ポンプは、都市下水システム、工業廃水処理場、浄化システムにおける廃水、下水、汚泥の汲み上げや移送に広く使用されています。 固体を処理し、プライミングを維持する能力があるため、これらの用途では価値があります。
建設と脱水
自吸ポンプは、建設現場、掘削現場、地下室の脱水に使用されます。 土砂や瓦礫を含む水を処理できるため、建設プロジェクトで溜まった水を汲み出すのに適しています。
灌漑と農業
自吸式ポンプは灌漑システムに使用され、井戸や水域から水を汲み上げて農地に水を供給します。 変動する水源や断続的な操作に対応できる能力は、農業現場で有益です。
船舶およびビルジポンプ
ボートや船舶などの船舶では、船体に溜まった水を除去するためのビルジポンプとして自吸式ポンプが使用されています。 海水を処理し、洪水を防ぐことができます。
緊急事態と洪水対策
自吸式ポンプは洪水制御システムに採用されており、洪水が発生しやすい地域から過剰な水を迅速に除去します。 緊急事態において水の蓄積を管理するためにも使用されます。
産業プロセス
自吸ポンプは、化学物質の移送、食品および飲料の加工、医薬品の製造など、さまざまな産業プロセスで使用されます。 さまざまな流体を処理し、プライミングを維持できる能力は、このような設定では有利です。
消防
自吸式ポンプは、湖、池、消火栓などの水源から水を素早く汲み上げるために消防設備で使用されます。 自吸能力により、緊急時の迅速な対応が保証されます。
採掘作業
自吸式ポンプは、鉱山でピットや地下トンネルの脱水に使用されます。 固形物を含む水を処理でき、効果的な排水を確保します。
石油およびガス産業
自吸式ポンプは、石油およびガス産業において、ガス、原油、精製製品を含む液体を移送するために使用されています。
市営水道
自吸ポンプは、都市の給水システムで井戸や貯水池から配水ネットワークに水を汲み上げるために使用できます。
紙パルプ産業
自吸ポンプは、スラリーや化学溶液の圧送など、紙パルプの製造プロセスでさまざまな流体を処理するために使用されます。
農業用散布
自吸ポンプは、肥料、殺虫剤、その他の化学物質を貯蔵タンクから噴霧システムに移送するために農業用噴霧装置で使用されます。
自吸式ポンプと 非自吸式ポンプ: 何が違うのでしょうか?
非自吸式ポンプ
●自吸は標準の渦巻ポンプにはない機能で、非自吸ポンプとも呼ばれます。 代わりに、これらのポンプは動作前に液体で満たされていることを確認するために外部プライミングが必要です。
●標準的な渦巻ポンプは遠心力を利用して水を移動させます。 水は吸込口からポンプに入り、1 つまたは 2 つの羽根車を通過して、ポンプの吐出口に向かって推進されます。 インペラは、水を動かすために必要な遠心力を生成するために高速で回転する湾曲したブレードを備えて設計されています。 このプロセスを継続的に繰り返すことで、安定した水の流れが生まれます。
●標準の渦巻ポンプは自吸式ではないため、ポンプを運転する前に必ず吸入管内に液体が満たされていることを確認し、手動で呼び水を行う必要があります。 このプロセスには、ポンプと吸引パイプを液体で満たし、空気を置換して吸引ライン内に真空を作り出すことが含まれます。 この真空により、システム全体が準備されて動作準備が整うまで、より多くの流体が引き込まれます。 ポンプの損傷を防ぎ、最適なパフォーマンスを確保するには、ポンプが正しくプライミングされていることを確認することが重要です。
●標準渦巻ポンプは自吸ポンプに比べ、そのシンプルさ、耐久性、価格の安さが評価されています。 当社は渦巻ポンプメーカーとして豊富な経験を有しており、高品質なポンプを多彩に取り揃えております。 当社の遠心ポンプは、さまざまな業界や用途の要求を満たすように設計および製造されています。 当社の遠心ポンプのラインナップを調べて、当社の製品とそれがポンプ操作にどのようなメリットをもたらすかを詳しく学びましょう。
自吸式ポンプ
●自吸式ポンプは標準的な渦巻ポンプとは異なり、自動的に呼び水が行われるように設計されており、手動での呼び水作業は必要ありません。 この特徴により、自吸式ポンプは、頻繁な呼び水に時間と労力がかかる用途で人気を集めています。 さらに、自吸ポンプは独自の機構を使用して真空を作り出し、液体を吸引するため、外部からの呼び水を必要としません。 これにより、幅広いポンプ用途において効率的かつ使いやすくなります。
●自吸式ポンプは、インペラの上または前に一体型の液体リザーバーが配置されているという特徴を持って設計されています。 この設計により、手動で呼び水をしなくてもポンプ自体が自動的に呼び水を開始し、ポンピングを開始します。 さらに、液体リザーバーはポンプ内に十分な液体を維持するのに役立ち、真空を作成して液体を引き込み、効率的なポンピングを可能にします。 この設計上の特徴により、自吸式ポンプは、呼び水により多くの時間と労力を必要とする用途に人気の選択肢となっています。
●自吸式ポンプの大きな特長は、フート弁が不要な点です。 これは、統合された液体リザーバーにより、ポンプが呼び水サイクル中にポンプ本体と吸引ラインから空気を除去し、液体と残りの空気の混合物に置き換えることができるためです。 これにより、適切な動作にフートバルブを必要とする他のポンプに比べて、自吸式ポンプがより効率的で使いやすくなります。 自吸式ポンプは、頻繁に呼び水が必要な場合や、停電やシステムのシャットダウン後にポンプを再起動する必要がある場合によく使用されます。
あなたの家に適したウォーターポンプの選び方
ウォーターポンプを選択する際には、考慮すべき重要な要素がいくつかあります。 予算の評価からポンプの仕様の確認まで、あらゆる要素が十分な情報に基づいた決定を下すのに役立ちます。 このウォーターポンプ購入ガイドに従って、家庭用水の要件が満たされていることを確認してください。
まず、次の要素を評価して具体的なニーズを決定します。
水の要件:毎日の活動に必要な水の量を決定します。 入浴、料理、掃除などのさまざまな活動における 1 日の水の消費量を推定します。 また、シャワーや蛇口の給水に必要な流量や圧力も確認してください。
必要なポンプの種類:要件に合ったポンプのタイプを特定します。 たとえば、水圧を上げる必要がある場合は、ブースター ポンプが適している可能性があります。 井戸から水を汲む場合には、水中ポンプが理想的な選択肢となります。
ポンプのサイズと容量:ポンプの容量が水使用量のニーズに適合していることを確認してください。 流量と運転時間に基づいてポンプ容量を計算し、必要なときに十分な水を供給できることを保証します。
耐久性とメンテナンス性:使用目的や環境条件に耐えられる耐久性のある素材で作られたポンプを選択してください。 また、長期的にポンプの寿命と効率を確保するためのメンテナンス要件も考慮してください。
ご予算：初期コストと、設置料金、メンテナンス、エネルギー消費などの長期的な費用の可能性を評価します。 給水要件を満たしながら、予算に合ったポンプをお選びください。
必要なポンプを決定するには、流量や圧力などの要素が給水システムの特定のニーズに適合するかどうかを考慮します。 これには、必要な流量、揚程範囲、動作条件などの要素に基づいて最適なポンプ サイズを計算することが含まれます。 適切なサイジングにより、ポンプは過負荷や性能低下を引き起こすことなく効率的に水の需要を満たすことができます。 さらに、適切なサイズのポンプを使用すると、過剰なエネルギーを消費することなく最適な効率が得られます。 最適なポンプ サイズを選択する際に考慮する必要がある点は次のとおりです。
流量と圧力:ご家庭の水需要に基づいて、必要な流量と圧力を計算します。 これらの定格をポンプの容量と一致させて、必要な流量と圧力を確実に供給できるようにします。
入口/出口サイズ:ポンプの入口と出口のサイズを確認して、水源と配管システムとの互換性を確認してください。 水を効率的に移送するには、給水パイプのサイズを一致させることが不可欠です。
頭の範囲（垂直高さ）：ポンプが水を持ち上げるのに必要な垂直距離を測定します。 これは、家庭内または灌漑システム内で水をより高いレベルに押し上げるポンプの能力を判断するために重要です。
水平ポンピング距離:水が水平に移動するのに必要な距離を考慮してください。 この要因と総揚程が組み合わされて、給水システム全体に水を効果的に移動させるポンプの能力に影響します。
上記の要素を評価し、購入するポンプのタイプを決定したら、仕様を確認する必要があります。 これは、家庭用ウォーターポンプが必要な圧力で十分な量の水を得ることができる必要があるため、同様に重要な部品です。 ここでは、確認すべき仕様の一部とその意味を示します。
吐出量:流量とも呼ばれ、これはリットル/分 (LPM) で測定されます。 これは、一定時間内に汲み上げられる水の量になります。 値が高いほど、ポンピングが速くなります。 通常、家庭では 100-200 LPM の範囲で十分です。
ヘッド範囲:ここでの揚程は吐出揚程、つまり水を汲み上げる垂直距離を指します。 ウォーターポンプが効果的に水を汲み上げるには、水頭範囲がこの距離内に収まる必要があります。 これはメートル (m) で測定されます。
力：これは、使用時にポンプによって消費される電力量であり、キロワット (kW) と馬力 (HP) で測定できます。 これは、ほとんどのポンプで {{0}}.5-1.5 HP の範囲にありますが、インライン循環ポンプのようなものではわずか 0.16 HP しか必要としません。 これはポンプの他の仕様によって異なりますが、一般に、揚水量と揚程範囲が増加すると、出力も増加します。
騒音レベル：特に屋内設置または居住空間に近い場所に設置する場合は、騒音低減機能を備えた設計のポンプを探してください。
素材と耐久性：ポンプの構築に使用される材料を評価します。 劣化することなくさまざまな水条件に耐えられる、ステンレス鋼、鋳鉄、高品質の熱可塑性プラスチックなどの耐食性の材料を探してください。 長期的な信頼性を得るには、これらの条件に耐えるように設計されたポンプを選択してください。
家庭用ウォーターポンプを購入する場合は、保証についても確認してください。 ウォーターポンプにはモーターが搭載されており、構造が複雑な場合があるため、ウォーターポンプに問題が発生した場合は、専門家に連絡してサポートしてもらう必要があります。
自吸式ポンプの 8 つの一般的な問題
ほとんどの専門家は、遠心ポンプの問題の大部分はポンプの吸込側で発生することに同意しています。
自吸式ポンプでも最初に呼び水が必要です
自吸ポンプであっても、最初の操作の前に呼び水をする必要があります。 メーカーに関係なく、起動前に充填が必要なプライミング チャンバー (一体型または外部) またはボリュートの一部が存在します。 詳細については、マニュアルをお読みになるか、メーカーにお問い合わせください。 ポンプを呼び水する他の方法には、補助ポンプ、真空、真空エジェクターおよび/またはエダクターなどがあります。 場合によっては、ポンプを最初に呼び水した後に手動で再呼び水する必要がある場合があります。 再プライミングの理由はいくつか考えられますが、最も一般的な理由の 1 つは液体の蒸発で、その他の理由には漏れ、ポンプの動き、その他のメンテナンス関連の問題が含まれます。
必要なリフトが高すぎます
理想的な世界では、理論上、自吸式の海抜ゼロメートルで 65- 度の水を 34 フィートまで持ち上げることができます。 私は通常、流体の温度（蒸気圧を思い浮かべてください）、比重、摩擦、システムの漏れ、ポンプの非効率性、海抜高度などの要因により、吸引揚力を最大 25 フィートに制限するようユーザーに警告しています。
ポンプが液体ソースから遠すぎます
ポンプを吸引源にできるだけ近づけて設置してください。 通常、推奨最大距離は 25 ～ 30 フィートです。 賢明なシステム設計により、ポンプの寿命を延ばすために吸込みパイプの長さを最小限に抑えることが求められます。 吸込配管の各セクションは、ポンプの始動時に除去する必要がある空気の量に相当します。 ベストプラクティスでは、プライミング時間を最小限に抑えることが推奨されています。 システム設計者によっては、プライムタイムを緩和するためにフートバルブを追加したり、ポンプへの固体の導入を防ぐためにストレーナを追加したりする人もいます。 フートバルブは本質的には、吸引ラインの最初（底部）に配置される逆止弁です。 私の経験では、フートバルブは望ましくない摩擦を加え、ある時点で漏れたり、閉じられなくなる（または部分的に閉じられる）可能性があります。
サクションラインに漏れがある
動作中の自吸ポンプの吸引ラインは大気圧より低いため、吸引ラインから液体が漏れることはないことをエンドユーザーに頻繁に指摘する必要があります。 ただし、ライン内に空気が漏れる可能性があります。 ポンプの動作中に、吸引ラインを 20 インチ Hg (真空) にすることが可能です。 現場での問題を解決するためのヒントとして、フランジまたは疑わしい領域にプラスチックのラップを使用して、入口漏れをテストすることができます。 一般的なガイドラインとして、ポンプの呼び水に 4 分以上かかる場合は、ポンプを停止し、問題の原因を調べて修正する必要があります。
通気口はありません
液体によって置き換えられるシステムの吸引側の空気はどこかに行く必要があり、そうしないとポンプに空気が付着してしまいます。 遠心ポンプはコンプレッサーではありません。 水は空気よりも約 840 倍密度が高くなります。 例として、ポンプの定格吐出圧力が 210 psig で水を汲み上げている場合、ポンプは理論的には空気を約 4 分の 1 ポンド (0.25 psig) まで圧縮できます (210 psig を分割) by 840 は 0.25 に相当します)。 ポンプの排出バルブや排出逆止弁が閉じている場合、生成された 0.25 psig の圧力はバルブを超えることができません。
パイプのサイズとポンプの形状を考慮する
経験豊富なポンプ ユーザーのほとんどは、原則として、吸引ラインは常にポンプの吸引より 1 サイズ大きく設計する必要があることを知っています。 自吸ポンプは例外であり、吸込配管はポンプの吸込口と同じサイズにする必要があります。 より大きな吸引ラインには追加の空気量が必要となるため、規則違反が奨励されます。 空気が多ければ呼び水時間も長くなります。 同じサイズのパイプを使用することによる追加の摩擦損失は、前述のフットバルブとサクションストレーナを廃止するもう1つの理由にすぎません。 吸込みパイプはポンプまで連続的に上昇する必要があり、それ以上高くなってはなりません。
逆回転を避ける
ANSI ポンプとは異なり、ほとんどのセルフプライマーでは、インペラは一定期間所定の位置に留まります (ANSI セルフプライマーでない場合)。最終的にはインペラが緩んでポンプが損傷する可能性があります。インペラが逆回転すると、通常、定格流量の約 50 パーセントであり、インペラの比速度 (NS) に応じて、定格揚程の約 50 パーセントが生成されます。間違った回転による効率の低下により、呼び水や正常な動作が妨げられる可能性がありますが、最も単純な吸引では問題ありません。リフトケース。
凍結ダメージを回避する
この問題は、氷点下の天候がめったにない地域でより頻繁に発生しますが、気温が 1 時間以上氷点下に低下する場合はどこでも発生する可能性があります。 ポンプのプライミングチャンバー内の流体（通常は水）は、周囲温度が十分な期間にわたって氷点下に下がると凝固します。 水が凍ると膨張して筐体に亀裂が入ります。 筐体の交換が必要となり、高額な費用がかかります。 周囲温度が氷点下になることが予想される場合は、ポンプから流体を排出するか、熱源を供給してください。
私たちの証明書
以下は私たちの証明書です:
私たちの工場
以下は私たちの工場です:
よくある質問
Q: 適切なウォーターポンプを選択するにはどうすればよいですか?
Q: ウォーターポンプのサイズはどのように選べばよいですか?
Q: 家庭用に最適なウォーターポンプはどれですか?
Q: 家庭用ウォーターポンプの寿命はどれくらいですか?
Q: 強力なウォーターポンプはどれですか?
Q: 自吸ポンプには何が制限されますか?
Q: 遠心ポンプは自吸式ですか?
Q: 圧縮空気自吸ポンプとは何ですか?
Q: ニーズに合ったジェット ポンプを選択するにはどうすればよいですか?
Q: ジェットポンプのメンテナンスはどのようにすればよいですか?
Q: 他のタイプのウォーター ポンプと比較して、ジェット ポンプを使用する利点は何ですか?
Q: ジェット ポンプはエネルギー効率が良いですか?
Q: ジェット ポンプの性能に影響を与える要因は何ですか?
Q: なぜ自吸ポンプが家庭に使われていないのですか?
Q: ポンプにプライミングが行われていない場合はどうなりますか?
Q: 呼び水が不要なポンプはどれですか?
Q: ウォーターポンプを選択する際に考慮すべき要素は何ですか?
*必要な水の供給: 家庭用、灌漑、その他の目的など、使用目的に基づいて水の必要量を決定します。
*ポンプのタイプを選択してください: 各タイプのポンプは、さまざまな条件で使用できるように作られています。 したがって、水源、深さ、水を汲み上げる必要がある距離などの要素を考慮しながら、特定のニーズに合ったものを選択してください。
*構築品質を確認する: 耐久性のある素材で作られ、防錆コーティングが施されたポンプを選択してください。 ポンプが信頼性と寿命で知られる評判の良いメーカーからのものであることを確認してください。
*メンテナンスの容易さ: 設置と操作が簡単で、メンテナンスの必要性が少ないポンプを確認してください。
